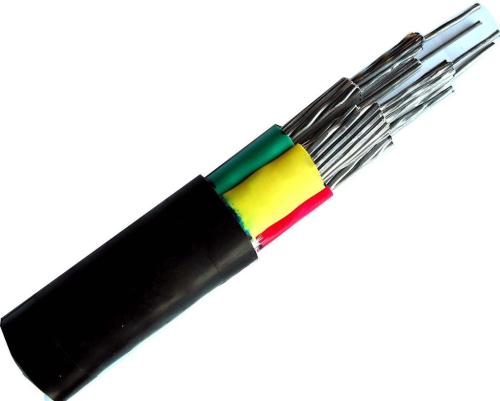

臨時(shí)用的電氣線路會(huì)選擇使用銅芯綠燈行電纜，而長(zhǎng)時(shí)間穩(wěn)定使用的線路一般都會(huì)選擇銅芯綠燈行電纜，鋁芯綠燈行電纜的價(jià)格要比銅芯電纜底三到四倍，那為什么一般還是要選擇使用銅芯綠燈行電纜，那是因?yàn)殇X芯電線電纜起火的危險(xiǎn)系數(shù)要高于于銅芯電線電纜，鋁芯電線電纜意外引起火的原因有大致有以下幾點(diǎn)：

  （1）鋁線表面易在空氣中氧化。凡導(dǎo)體表面都或多或少地存在膜電阻。若膜電阻引起連接處過熱，過熱又使膜電阻增大，導(dǎo)電情況就越惡化，而鋁線連接中這類過熱的情況尤為嚴(yán)重。這是因?yàn)殇X線表面即使刮擦光潔，它只需在空氣中暴露數(shù)秒鐘即可被氧化而立即形成一層氧化鋁薄膜。其厚度雖只幾個(gè)微米，但卻具有很高的電阻率，從而呈現(xiàn)較大的膜電阻。因此在鋁線施工連接時(shí)，應(yīng)在刮擦干凈鋁線表面后立即涂以導(dǎo)電膏，以隔斷鋁線連接表面與空氣的接觸，不然將增大接觸電阻。

  （2）高膨脹系數(shù)。鋁的膨脹系數(shù)高達(dá)23×10-6／℃，比銅大39％．比鐵大97％。當(dāng)鋁線與這兩種金屬導(dǎo)體連接并通過電流時(shí)，連接點(diǎn)因存在接觸電阻而發(fā)熱。這三種導(dǎo)體都膨脹，但鋁比銅、鐵膨脹更多，從而使鋁線受擠壓。線路斷電冷卻后鋁線稍許壓扁而不能完全恢復(fù)原狀，這樣就在連接處出現(xiàn)空隙而松動(dòng)，并因進(jìn)入空氣而形成氧化鋁薄膜，這樣就使接觸電阻增大。下次通電時(shí)發(fā)熱將更劇，使情況更為惡化，嚴(yán)重時(shí)可能因產(chǎn)生異常高溫或進(jìn)發(fā)電火花而引燃起火。

  （3）易出現(xiàn)電解腐蝕作用。若不同電位的兩金屬間存在帶酸性或堿性的液體，則兩金屬將形成局部電池。鋁的電位為-0.78V，而銅為-0.17V，當(dāng)鋁導(dǎo)體與銅導(dǎo)體間存在含鹽分的水分時(shí)就形成此種局部電池。電離作用將使電位低的鋁導(dǎo)體受到腐蝕而增大接觸電阻。

  以上就是我們?yōu)榇蠹沂占匿X芯電線電纜意外引起火的大致原因，希望大家能夠安全的使用我們共輝電纜，雖然我們質(zhì)量有保證，但是規(guī)范使用才能延長(zhǎng)使用壽命。
